| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO 9001,ISO 14001,TS 16949 |
| หมายเลขรุ่น: | GB / 18984 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3 ตัน |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ในกรณีไม้อัดในกล่องไม้ |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 50,000 ตัน / ปี |
| คำสำคัญ: | ท่อเหล็กไร้รอยต่อสำหรับท่ออุณหภูมิต่ำ - บริการ | ชนิด: | ท่อเหล็กไร้รอยต่อ |
|---|---|---|---|
| พื้นผิว: | ทาน้ำมัน | วัสดุ: | 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG |
| มีรูป: | รอบ | ความยาว: | 4-12M |
| OD: | 5-450mm | WT: | 0.5-50 มม. |
| แสงสูง: | ท่อเหล็กไร้รอยต่อ,ท่อเหล็กคาร์บอนไม่มีรอยต่อ |
||

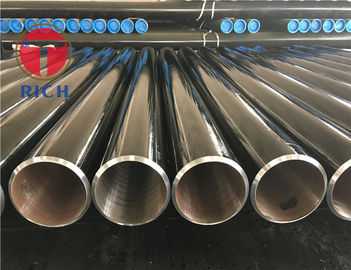

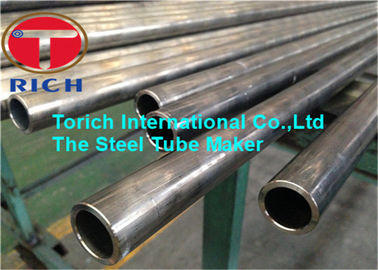

TORICH GB / T 18984 ท่อเหล็กไร้รอยต่อสำหรับท่ออุณหภูมิต่ำบริการ
แอพลิเคชัน : สำหรับท่ออุณหภูมิต่ำบริการ
วัสดุ: 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG
หน่วย: มม
| ท่อเหล็ก รีดร้อน (Extrusion , Expansion) | ท่อเหล็กดึงเย็น (ม้วน) | ||||||
| Diamension | ความอดทน | Diamension | ความอดทน | ||||
| ระดับสามัญ PA | พีซีระดับสูง | ระดับสามัญ PA | พีซีระดับสูง | ||||
เส้นผ่านศูนย์กลางภายนอกที่กำหนด | <76.1 | ± 1.25% D | ± 0.60 | เส้นผ่านศูนย์กลางภายนอกที่กำหนด | <12.7 | ± 0.30 | ± 0.10 |
| 76.1 ~ <139.7 | ± 0.80 | 12.7 ~ <38.1 | ± 0.30 | ± 0.15 | |||
| 139.7 ~ <273.1 | ± 1.5% D | ± 1.20 | 38.1 ~ <88.9 | ± 0.40 | ± 0.30 | ||
| 88.9 ~ <139.7 | ± 0.9% D | ± 0.40 | |||||
| 273.1 ~ <323.9 | ± 1.60 | 139.7 ~ <203.2 | ± 0.80 | ||||
| 203.2 ~ <219.1 | ± 1.10 | ||||||
| ≥323.9 | ± 0.6% D | 219.1 ~ <323.9 | ± 1.60 | ||||
| ≥323.9 | ± 0.5% D | ||||||
ความผอมบางของผนังที่กำหนด | ความหนาของผนังทั้งหมด | + 15% S | ± 12.5% S | ความผอมบางของผนังที่กำหนด | ความหนาของผนังทั้งหมด | + 12.5% S | ± 10% S |
ความคลาดเคลื่อนที่ยอมรับได้ของ OD และ WT
| Classfication | ขนาดเหล็ก | อนุญาตความอดทน | |
| WH | OD | <351 | ± 1.0% D |
| ≥351 | ± 1.25% D | ||
| WT | ≤25 | ± 12.5% S | |
| ห้องน้ำ | OD | ≤30 | ± 0.20 |
| > 30 ~ 50 | ± 0.30 | ||
| > 50 | ± 0.75% D | ||
| WT | ≤3 | + 12.5% S | |
| > 3 | ± 10% S | ||
เหล็กเกรดและองค์ประกอบทางเคมี
| เกรดเหล็ก | องค์ประกอบทางเคมี /% | |||||||
| C | ศรี | Mn | P | S | Ni | Mo | V | |
| 16MnDG | 0.12 ~ 0.20 | 0.20 ~ 0.55 | 1.20 ~ 1.60 | ≤0.025 | ≤0.025 | - | - | - |
| 10MnDG | ≤0.13 | 0.17 ~ 0.37 | ≤1.35 | ≤0.025 | ≤0.025 | - | - | ≤0.07 |
| 09DG | ≤0.12 | 0.17 ~ 0.37 | ≤0.95 | ≤0.025 | ≤0.025 | - | - | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17 ~ 0.37 | ≤1.85 | ≤0.025 | ≤0.025 | - | - | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17 ~ 0.37 | ≤0.85 | ≤0.025 | ≤0.025 | - | - | ≤0.05 |
สมบัติเชิงกลตามยาวของท่อเหล็ก
| เกรดเหล็ก | แรงดึง | ความแข็งแรงของผลผลิตลดลง R p0.2 / MPa | การยืดตัว A / ％ | |||
| S≤16mm | S> 16mm | ตัวอย่างที่ 1 | ตัวอย่างที่ 2 | ตัวอย่างที่ 3 | ||
| 16MnDG | 490 ~ 665 | ≥325 | ≥315 | ≥30 | ||
| 10MnDG | ≥400 | ≥240 | ≥35 | |||
| 09DG | ≥385 | ≥210 | ≥30 | |||
| 09Mn2VDG | ≥450 | ≥300 | ≥30 | |||
| 06Ni3MoDG | ≥455 | ≥250 | ≥30 | |||
รายการทดสอบและปริมาณตัวอย่างของท่อเหล็ก
| จำนวน | รายการทดสอบ | ปริมาณการสุ่มตัวอย่าง |
| 1 | องค์ประกอบทางเคมี | 1 ตัวอย่างจากแต่ละเตา |
| 2 | ทดสอบแรงดึง | 1 ตัวอย่างจากแต่ละท่อเหล็กสองชุดในแต่ละชุด |
| 3 | ทดสอบความแข็ง | 1 ตัวอย่างจากแต่ละท่อเหล็กสองชุดในแต่ละชุด |
| 4 | ทดสอบอัลตราโซนิก | ทั้งหมด |
| 5 | ทดสอบไฮดรอลิก | ทั้งหมด |
/
